✅ Para instalar un cable a tierra de forma segura, desconecta la electricidad, usa barras de cobre, conectores adecuados y sigue normas eléctricas locales.
Instalar un cable a tierra en una casa de forma segura es un proceso crucial para garantizar la seguridad eléctrica y evitar riesgos como descargas eléctricas y cortocircuitos. Este procedimiento debe ser realizado siguiendo normas específicas y con las herramientas adecuadas para asegurar una correcta instalación y funcionamiento del sistema eléctrico.
Te proporcionaremos una guía detallada sobre cómo llevar a cabo la instalación de un cable a tierra en tu hogar, asegurando que se cumplan todas las normativas de seguridad y eficiencia. Desde los materiales necesarios hasta los pasos precisos para la instalación, te explicaremos todo lo que necesitas saber.
Materiales Necesarios
- Cable de cobre: Utiliza un cable de cobre desnudo de calibre adecuado, normalmente 10 AWG o más grueso, dependiendo de la normativa local.
- Varilla de tierra: Una varilla de acero galvanizado o cobre, de al menos 2.4 metros de longitud.
- Abrazaderas de tierra: Para conectar el cable a la varilla de tierra y a la caja de distribución.
- Guantes y gafas de seguridad: Para protegerte durante la instalación.
- Herramientas básicas: Alicates, destornilladores, martillo y taladro.
Pasos para la Instalación
1. Selección del Lugar
Elige un lugar adecuado en el exterior de la casa para instalar la varilla de tierra. Debe estar lo suficientemente lejos de tuberías de agua y gas, y preferiblemente en un área que no sea propensa a inundaciones.
2. Instalación de la Varilla de Tierra
Inserta la varilla de tierra en el suelo en el lugar seleccionado. Puedes hacerlo manualmente o usando un taladro con broca de tierra. Asegúrate de que la varilla está completamente enterrada, dejando solo unos centímetros sobre el nivel del suelo para la conexión.
3. Conexión del Cable de Tierra
Conecta el cable de cobre a la varilla de tierra utilizando una abrazadera de tierra. Asegúrate de que la conexión es firme y que el cable está bien sujeto a la varilla. Luego, lleva el cable hasta la caja de distribución principal de la casa.
4. Conexión a la Caja de Distribución
Conecta el otro extremo del cable a la barra de tierra en la caja de distribución eléctrica. Usa una abrazadera adecuada para asegurar el cable a la barra de tierra. Verifica que todas las conexiones están firmes y no hay cables sueltos.
5. Comprobación de la Instalación
Verifica la continuidad y la resistencia del sistema de tierra usando un multímetro. Esto asegurará que la instalación es segura y funcional. La resistencia de aterrizaje debe ser lo más baja posible, idealmente por debajo de 25 ohmios.
Consejos de Seguridad
- Siempre utiliza equipo de protección personal como guantes y gafas de seguridad durante la instalación.
- Si no te sientes seguro realizando esta tarea, considera contratar a un electricista profesional.
- Asegúrate de que el sistema de tierra cumple con las normativas locales y los códigos eléctricos.
- Realiza inspecciones periódicas del sistema de tierra para garantizar su buen funcionamiento a lo largo del tiempo.
Siguiendo estos pasos y recomendaciones, podrás instalar un cable a tierra en tu casa de manera segura y efectiva, proporcionando una protección adicional contra posibles fallos eléctricos.
Materiales y herramientas necesarios para instalar un cable a tierra
Para realizar una instalación segura de un cable a tierra en tu hogar, es crucial contar con los materiales y herramientas adecuados. A continuación, se detallan los elementos esenciales que necesitarás:
Materiales

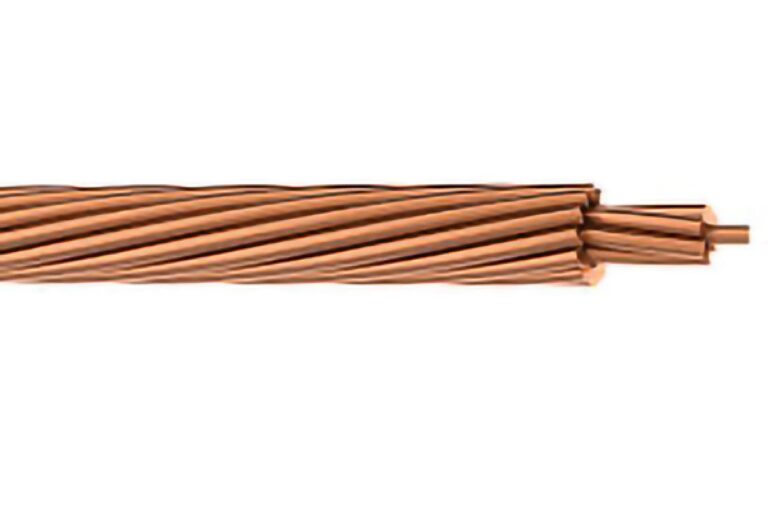

- Cable de cobre: El cobre es altamente conductor y resistente a la corrosión. Asegúrate de utilizar un cable con el grosor adecuado, generalmente de 10 AWG o más grueso.
- Varilla de tierra: Esta varilla, hecha típicamente de cobre o acero recubierto de cobre, debe ser de al menos 2.4 metros de longitud para garantizar una buena conexión a tierra.
- Abrazaderas de tierra: Utilizadas para conectar el cable a la varilla de tierra y a otros componentes. Es fundamental que sean resistentes a la corrosión y aseguren una conexión firme.
- Cinta aislante: Para asegurar y proteger las conexiones eléctricas.
Herramientas
- Martillo o mazo: Para clavar la varilla de tierra en el suelo.
- Alicates de corte: Necesarios para cortar el cable de cobre a la longitud adecuada.
- Llave inglesa o llave ajustable: Para apretar las abrazaderas de tierra.
- Destornillador: Para fijar conexiones y asegurarlas de manera adecuada.
- Multímetro: Para medir la resistencia de la conexión a tierra y asegurar que cumple con los estándares de seguridad. Una resistencia menor a 25 ohms generalmente se considera aceptable.
- Pala: Para excavar el suelo si es necesario.
Consejos Prácticos
- Selecciona un lugar adecuado: Es importante elegir un área donde la varilla de tierra pueda ser clavada sin obstrucciones, como cerca de tuberías o cables subterráneos.
- Revisa las normativas locales: Antes de comenzar, verifica las normativas locales sobre instalaciones eléctricas para asegurarte de que cumples con todos los requisitos de seguridad.
- Seguridad primero: Siempre utiliza equipo de protección personal, como guantes y gafas de seguridad, para evitar accidentes.
Ejemplo de Caso
En un estudio reciente, se encontró que el uso de varillas de tierra de cobre de 2.4 metros de longitud redujo significativamente la resistencia de la conexión a tierra en comparación con varillas de menor longitud. Esto demuestra la importancia de seleccionar materiales de calidad y seguir las mejores prácticas de instalación.
Tabla Comparativa de Materiales
| Material | Ventajas | Desventajas |
|---|---|---|
| Cable de Cobre | Alta conductividad, Resistencia a la corrosión | Mayor costo |
| Varilla de Tierra de Cobre | Durabilidad, Eficiencia | Puede ser difícil de clavar en suelos duros |
| Abrazaderas de Tierra de Cobre | Buena conexión, Resistencia a la corrosión | Requiere mantenimiento periódico |
Siguiendo estos pasos y utilizando los materiales y herramientas adecuados, podrás realizar una instalación segura y efectiva de un cable a tierra en tu hogar.
Pasos detallados para la instalación de un cable a tierra
La instalación de un cable a tierra es un proceso crítico para garantizar la seguridad eléctrica en tu hogar. A continuación, se describen los pasos detallados para llevar a cabo esta tarea de manera segura y eficiente.
1. Reúne las herramientas y materiales necesarios
Antes de comenzar, asegúrate de tener a mano todas las herramientas y materiales necesarios. Aquí hay una lista de lo que necesitarás:
- Cable de cobre para tierra, de calibre adecuado.
- Conectores de tierra.
- Abrazaderas de tierra.
- Martillo y clavos (si es necesario).
- Destornillador.
- Medidor de tensión.
- Guantes de seguridad.
2. Identifica el punto de conexión a tierra
El siguiente paso es identificar el punto donde el cable a tierra se conectará a la tierra física. En la mayoría de los casos, esto será una barra de tierra o una varilla de cobre enterrada en el suelo cerca del cuadro eléctrico principal.
3. Conecta el cable al cuadro eléctrico
Una vez que hayas identificado el punto de conexión, es hora de conectar el cable al cuadro eléctrico principal. Sigue estos pasos:
- Apaga la electricidad desde el interruptor principal para evitar cualquier riesgo de choque eléctrico.
- Ubica el terminal de tierra en el cuadro eléctrico.
- Conecta un extremo del cable de cobre al terminal de tierra, asegurándolo firmemente con un conector de tierra.
- Utiliza abrazaderas para sujetar el cable a lo largo de su recorrido hasta el punto de conexión a tierra.
4. Conecta el cable al punto de tierra
Ahora, debes conectar el otro extremo del cable al punto de tierra previamente identificado:
- Desentierra una pequeña porción de la varilla de cobre si es necesario.
- Conecta el extremo libre del cable de cobre a la varilla utilizando una abrazadera de tierra.
- Asegúrate de que la conexión sea firme y segura.
5. Verifica la instalación
Una vez que todas las conexiones estén completas, es crucial verificar que el cable a tierra esté instalado correctamente:
- Enciende de nuevo el interruptor principal.
- Utiliza un medidor de tensión para asegurarte de que no hay corriente en el cable de tierra.
- Revisa todas las conexiones para confirmar que están firmes y seguras.
6. Realiza un mantenimiento regular
Para garantizar la seguridad continua de tu sistema eléctrico, es recomendable realizar un mantenimiento regular del cable a tierra:
- Inspecciona las conexiones cada pocos meses.
- Revisa la integridad del cable y reemplázalo si muestra signos de desgaste.
- Verifica que la varilla de tierra no esté corroída.
Siguiendo estos pasos, podrás instalar un cable a tierra de manera segura y efectiva, garantizando la protección eléctrica de tu hogar.
Preguntas frecuentes
¿Por qué es importante instalar un cable a tierra en una casa?
El cable a tierra ayuda a proteger a las personas y equipos eléctricos de descargas eléctricas al desviar la corriente hacia el suelo de forma segura.
¿Cuáles son los elementos necesarios para instalar un cable a tierra?
Para instalar un cable a tierra necesitarás un cable conductor, una barra de cobre, abrazaderas, cinta aislante y una conexión a tierra en tu panel eléctrico.
¿Puedo instalar un cable a tierra por mi cuenta o debo contratar a un profesional?
Si tienes conocimientos básicos de electricidad y sigues todas las normas de seguridad, puedes instalar un cable a tierra por tu cuenta. De lo contrario, es recomendable contratar a un electricista profesional.
¿Cómo puedo comprobar si mi cable a tierra está funcionando correctamente?
Puedes utilizar un multímetro para medir la continuidad entre el cable a tierra y el suelo. Si la lectura es cercana a cero, significa que el cable a tierra está funcionando correctamente.
¿Cuál es la normativa vigente para instalar un cable a tierra en una vivienda?
Es importante consultar las normativas eléctricas locales y nacionales para garantizar que la instalación del cable a tierra cumple con todos los requisitos legales y de seguridad.
¿Qué debo hacer si tengo dudas sobre la instalación de un cable a tierra?
Si tienes dudas o inseguridades sobre la instalación de un cable a tierra, siempre es recomendable consultar a un electricista profesional para recibir asesoramiento adecuado.
| Puntos clave sobre la instalación de un cable a tierra |
|---|
| Verificar la normativa local y nacional vigente. |
| Utilizar materiales de calidad y adecuados para la instalación. |
| Realizar pruebas de continuidad para asegurar el correcto funcionamiento. |
| En caso de dudas, consultar a un profesional electricista. |
| Mantener el cable a tierra en buen estado y realizar revisiones periódicas. |
